系統整體介紹

“電力隧道綜合管理系統”的核心功能模塊構成了系統的“大腦”和“神經系統”，實現對電力隧道全方位、多角度的智能化管理。這些功能模塊基于先進的物聯網技術和數據分析算法，不僅能夠實時感知電力隧道狀態，還能預測潛在風險，為管理人員提供決策支持。各模塊之間通過標準接口實現數據共享和聯動控制，形成一個有機整體，顯著提升電力隧道運行的安全性和管理效率。

系統集成環境監控子系統、視頻監控子系統、防入侵監測子系統、門禁監控子系統、應急通訊廣播子系統、無線語音與人員定位子系統、隧道結構健康子系統、防盜防外破監測子系統等。通過光纖傳感技術、物聯網智能設備以及資產數字化AloT云平臺，對電纜隧道的運行情況進行全方位監測，實現電力電纜隧道統一監控、集中管理，確保電力電纜隧道工程資產和運維人員安全。

拓撲圖

子系統監測

   環境設備：氧氣、二氧化碳、硫化氫、可燃氣體、漏水、溫濕度、風機、照明、水泵......

   安全設備：門禁、視頻、紅外、電子巡更、電子井蓋......

   傳輸設備：防水電話、無線基站、廣播呼叫、手持終端......

   線纜安全：安全測溫、接地環流、局放監測......

   消防設備：手報按鈕、感溫線纜、消防主機、溫感、煙感、聲光報警......

子系統功能

   環境監控子系統

   系統對隧道內溫濕度、水位、有毒有害氣體濃度等環境參數進行實時監測，進行預警報警，實現與照明、風機及水泵的智能聯動，保障運維人員及現場設備安全。

   電纜本體狀態監測子系統

   實現對電力隧道內高壓電纜、局部放電、護套環流、故障定位的實時監測，并進行載流量評估，保障電纜安全運行，實現動態增容。

   視頻監控子系統

   系統采用高防護網絡攝像機，具備紅外和報警輸出功能。當出現異常情況時，可配合其他系統進行聯動。

   防入侵監控子系統

   設備安裝在入孔井及隧道出入口，實時監測出入口狀態。可與視頻監控系統聯動和應急通信廣播系統聯動，保障隧道內財產安全。

   門禁監控子系統

   對隧道出入口進行有效的權限管理，防止非法入侵。

   應急通訊廣播子系統

   實現隧道內通話、隧道與外界通話、險情信息統一廣播等功能，解決隧道內的通訊難題。

   無線語音與人員定位子系統

   通過隧道內無線信號覆蓋，手機預裝APP，實現相關功能。

   防外破監測子系統

   采用先進的光纖振動探測技術，可及時警報并能夠準確定位破壞點，保障電纜及電纜隧道的安全。

系統功能

   全維度監控：

   對電力隧道進行集中監控、統一管理，從電力隧道整體、分區、艙室、設備等多維度形成實時數據報表，并對設備報警狀態進行統計，對歷史數據做趨勢分析。

   智能安防體系：

   視頻分析、入侵檢測、門禁管理、風機、水泵等多系統聯動；

   形成“監測-預警-處置”完整安防閉環。

   自動化調控：

   根據環境數據自動調節風機、水泵、廣播、警鈴等設備。

   智慧管理平臺：

   數據可視化展示與智能分析；

   移動端遠程監控與管理；

   電子化巡檢與維護管理。

   綜合展示：

   采用GIS+組態+360全景+BIM的可視化展現方式，提高了系統操作的便捷性、直觀性。

   報警管理：

   支持用戶靈活自由配置事件的類別、等級、報警通知方式(聲、光、語音、短信、郵件)等。

   運維管理：

   對電力隧道運維過程中的人員及其工作流程，實現標準化管理。



特點與優勢

   針對電力隧道特殊環境(濕度大、電磁干擾強、易積水及灰塵)，使用設備具備防潮、防塵、防水、防銹、防電子干擾特性，解決工程化難題，具備高可靠性；

   設備和系統通過實驗室模擬隧道環境測試、滿載接入測試，確保設備和系統的高度可靠性；

   各子系統通過光纖環網傳輸數據,提高數據交換與系統聯動效率。系統支持遠程控制，本地離線運行，即使通訊中斷也不會影響本地聯動控制；

   系統支持組態、GIS、三維展示等技術，提高UI交互美觀度和便利性；

   基于物聯網架構設計，迭代方便、擴展性強，功能齊全，提供多種可視化展示及移動終端APP應用，系統簡單易用；

   通過綜合管理平臺將各類監控數據信息融合，統一物聯、開放共享，便于升級和擴容。

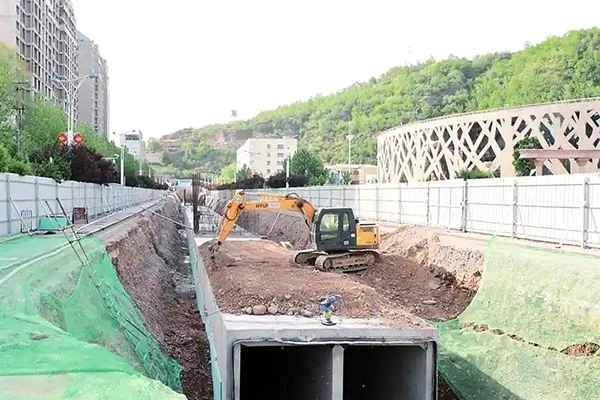

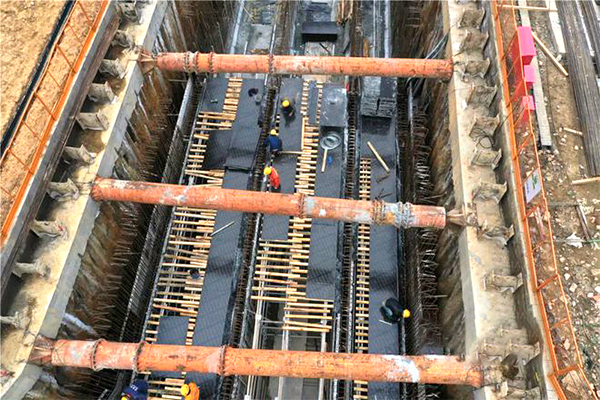

應用場景

電力隧道綜合管理系統作為城市地下“生命線”的智能守護者，其應用場景覆蓋了管廊日常運營管理的各個方面。從環境安全監測到設備運維管理，從應急事件處置到能源優化控制，智能監控系統通過物聯網、大數據、人工智能等技術的深度融合，為電力隧道提供了全方位的安全保障和運營支持。
